商品CD　Ｕ２
クレーン型式　ＴＭ－ＺＥ２６４ＨＲ
クレーンメーカー：（株）タダノ

１. 主 要 諸 元
　空 車 時 最 大 ク レ ー ン 容 量 2.63ｔ× 1.6 ｍ（４本掛）
　最 大 作 業 半 径 8.4 ｍ
　最 大 地 上 揚 程 約 9.7 ｍ
　ブ ー ム 長 さ 2.87 ｍ ～ 8.6 ｍ
　ブーム伸長速度 5.73 ｍ／12ｓ
　旋 回 角 度 360°連続
　旋 回 速 度 2.5 min-1{rpm}
　ブ ー ム 起 伏 角 度 １°～ 76°
　ブ ー ム 上 げ 速 度 １°～ 76°／6ｓ
　フ ッ ク 巻 上 げ 速 度 17 m/min (４層、４本掛)
　ブ ー ム 形 式 五角形４段油圧伸縮式（２段目順次、３・４段目同時）
　ワ イ ヤ ロ ー プ 径８ mm× 長さ 54 ｍ
　７×７＋６×WS(26)
　フ ッ ク イン 方 式
　最大張出幅 3.0 m、中間張出幅 2.4 ｍ、最小張出幅 1.72 ｍ
　作 動 油 タ ン ク 容 量 22 L

2. 車 両 主 要 諸 元
　　◎ キ ャ リ ヤ
　　キ ャ リ ヤ 型 式 　日野 TKG－ＸＺＵ６５０Ｍ
　　エ ン ジ ン 型 式 NO4C
　　総 排 気 量 　4.009 L
　　バ ッ テ リ 電 圧 　24Ｖ
　　燃 料 タ ン ク 容 量　100 L
　　乗 車 定 員 ３名
　　タ イ ヤ 前 輪 　205/85Ｒ16 117/115L
　 　　　　後 輪 　205/85Ｒ16 117/115L
　　　　　

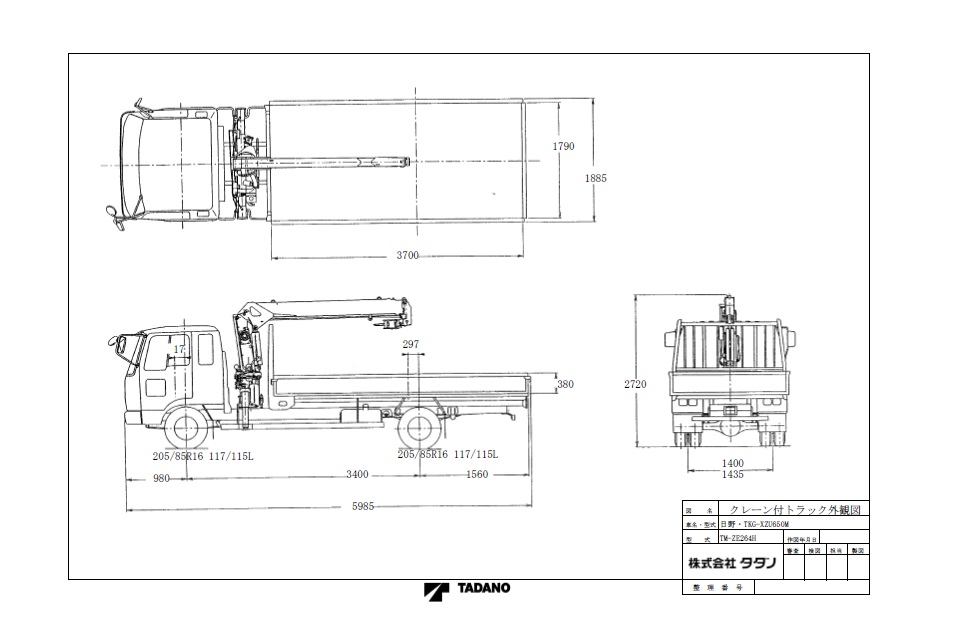

　◎ 寸 法
　　全 長 　　　5,985 mm
　　全 幅 　　　1,885 mm
　　全 高 　　　2,720 mm
　　軸 距 　　　3,400 mm
　　輪 距 前 輪 1,400 mm
　　後 輪 　　　1,435 mm
　　　　　
　◎ 重 量
　　車 両 重 量 　 約3,520 kg
　　車 両 総 重 量　約5,700 kg
　　積　載　　　 2,000Kg
